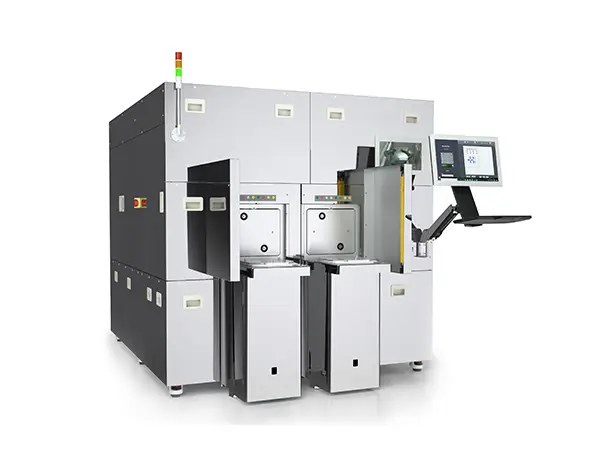

Hva er en Semiconductor Plasma Cleaner og hvordan fungerer den?

Inne i det sterile, klimakontrollerte miljøet til et halvlederfabrikasjonsanlegg, legger en silisiumplate ut på en reise gjennom hundrevis av intrikate prosesstrinn. På hvert trinn må waferens overflate være feilfritt ren. Men etter stripping, etsing eller avsetning av fotoresist, gjenstår det uunngåelig mikroskopiske forurensninger - organiske rester, native oksider og sub-mikron partikler. Disse usynlige fiendene, som måler bare noen få nanometer på tvers, kan forårsake katastrofale defekter: en åpen krets, en kortslutning eller en enhet som ikke oppfyller ytelsesspesifikasjonene. Tradisjonelle våtrengjøringsmetoder, som er avhengige av kjemiske bad og skyllinger, sliter med å nå bunnen av strukturer med høye sideforhold og kan etterlate kjemiske rester som i seg selv er forurensninger. Dette er utfordringen som halvlederplasma-renseteknologi ble skapt for å møte.

En Semiconductor Plasma Cleaner er et spesialisert stykke halvlederinspeksjonsutstyr som bruker plasma - en ionisert gass som inneholder elektroner, ioner og nøytrale radikaler - for å fjerne forurensning fra halvlederoverflater uten å skade det underliggende materialet. Prosessen er tørr, kjemikaliefri og svært effektiv til å rense de mikroskopiske egenskapene som kjennetegner moderne halvlederenheter. Denne artikkelen vil gi en omfattende teknisk introduksjon til halvledereplasmarensere. Vi vil utforske den grunnleggende fysikken til plasma, bryte ned komponentene som utgjør et typisk system, undersøke de viktigste tekniske spesifikasjonene som definerer ytelse, og diskutere den kritiske rollen dette halvlederinspeksjonsutstyret spiller i halvlederproduksjon og -pakking. Enten du er en ingeniør som spesifiserer nytt utstyr, en tekniker som bruker disse verktøyene, eller bare søker å forstå en nøkkelteknologi i halvlederforsyningskjeden, vil denne artikkelen gi deg den grunnleggende kunnskapen du trenger.

Innholdsfortegnelse

• 1. Hva er en Semiconductor Plasma Cleaner og hvordan fungerer den?
  • 1.1 Nøkkelkomponenter i en halvleder plasmarenser
  • 1.2 Tekniske spesifikasjoner som definerer ytelse
• 2. Hvorfor foretrekkes plasmarengjøring fremfor tradisjonelle våtrengjøringsmetoder?
• 3. Hvilke forurensningstyper kan en halvlederplasmarens fjerne?
• 4. Hvordan forbedrer plasmarensing av halvlederemballasje?
• 5. Hvordan velge riktig Semiconductor Plasma Cleaner for din applikasjon?
• 6. Ofte stilte spørsmål (FAQ)
• 7. Om Shenzhen CKD Technology Co., Ltd.
• 8. Konklusjon

1. Hva er en Semiconductor Plasma Cleaner og hvordan fungerer den?

A Semiconductor Plasma Cleanerer et presisjonsverktøy som utnytter de unike egenskapene til plasma for å rense halvlederskiver, brikkepakker, blyrammer og andre elektroniske komponenter. I kjernen genererer enheten en elektrisk utladning i en lavtrykksgass, og skaper et svært reaktivt miljø. Dette plasmaet – materiens fjerde tilstand – inneholder en kompleks cocktail av svært energiske partikler: ioner som fysisk bombarderer overflaten, frie radikaler som kjemisk reagerer med forurensninger, og elektroner som bidrar til å opprettholde utladningen. Kombinasjonen av fysisk og kjemisk virkning fjerner effektivt organiske rester, oksider og partikkelforurensning uten å skade de sensitive elektroniske strukturene.

Det grunnleggende prinsippet bak plasmarengjøring er overraskende enkelt å beskrive, men likevel elegant i sin utførelse. Et prosesskammer evakueres til et kontrollert vakuumnivå. En prosessgass - typisk oksygen, argon, hydrogen eller en blanding - introduseres i kammeret. Radiofrekvens (RF) eller mikrobølgekraft tilføres deretter gassen, ioniserer den og skaper et plasma. Innenfor plasmaet reagerer oksygenradikaler (O*) aggressivt med hydrokarbonforurensninger, og omdanner dem til flyktige biprodukter som karbondioksid og vanndamp, som deretter evakueres av vakuumsystemet. Samtidig gir argonioner et fysisk bombardement som hjelper til med å løsne partikler og aktivere overflaten. Resultatet er en ren, kjemisk aktivert overflate klar for neste produksjonstrinn.

Denne rengjøringsmekanismen tilbyr flere kritiske fordeler. Prosessen er helt tørr, og eliminerer behovet for flytende kjemikalier og tilhørende avfallshåndtering. Det er også iboende skånsomt, siden plasmatemperaturen kan kontrolleres nøyaktig for å unngå termisk skade. Viktigst av alt er det isotropisk - noe som betyr at det kan rengjøre overflater i alle retninger, inkludert innsiden av funksjoner med høyt aspektforhold der flytende rengjøringsløsninger ikke kan nå. Av disse grunnene har Semiconductor Plasma Cleaner blitt et uunnværlig stykke halvlederinspeksjonsutstyr i avansert halvlederproduksjon, MEMS-fabrikasjon og enhetspakking.

1.1 Nøkkelkomponenter i en halvleder plasmarenser

En moderneSemiconductor Plasma Cleanerer et komplekst elektromekanisk system som består av flere kritiske undersystemer, som hver spiller en spesifikk rolle i renseprosessen. Å forstå disse komponentene er avgjørende for ingeniører som er ansvarlige for å spesifisere, betjene og vedlikeholde denne typen halvlederinspeksjonsutstyr. Tabellen nedenfor gir en detaljert oversikt over hovedkomponentene og deres nøkkelegenskaper.

Vår fabrikk legger spesiell vekt på integrering og optimalisering av disse komponentene. Valget av RF-frekvensen har for eksempel dype effekter på plasmatettheten og ioneenergien. Mens 13,56 MHz er industristandarden på grunn av klassifiseringen som et industrielt, vitenskapelig og medisinsk (ISM) frekvensbånd, bestemmer valget av elektrodekonfigurasjon om kammeret fungerer i en direkte-plasma- eller nedstrøms-plasmamodus. Et system med direkte plasma (kapasitivt koblet) produserer et mer energisk plasma som er egnet for fysisk rengjøring og overflateaktivering, mens et nedstrøms (induktivt koblet) system er mildere og unngår ioneskader, noe som gjør det ideelt for sensitive halvlederenheter.

1.2 Tekniske spesifikasjoner som definerer ytelse

Å fullt ut karakterisere enSemiconductor Plasma Cleaner, må ingeniører forstå et sett med tekniske spesifikasjoner som definerer dens rengjøringsevne, gjennomstrømning og driftsomfang. Disse parameterne påvirker prosessresultatene direkte og bør evalueres nøye når du velger denne typen halvlederinspeksjonsutstyr. Tabellen nedenfor gir en detaljert oversikt over de kritiske spesifikasjonene for et typisk Semiconductor Plasma Cleaner-system.

Disse spesifikasjonene er ikke vilkårlige. For eksempel er basistrykket på 10^-5 Torr avgjørende for å minimere gjenværende vanndamp og oksygen i kammeret før prosessgassen introduseres, og forhindre uønskede reaksjoner. RF-frekvensen på 13,56 MHz er en internasjonalt avtalt ISM-frekvens, valgt for å unngå forstyrrelse av radiokommunikasjon. Gassstrømkontrollpresisjonen, vanligvis oppnådd med termiske massestrømskontrollere, må opprettholdes innenfor +/- 1 % av settpunktet for å sikre batch-til-batch repeterbarhet. På fabrikken vår opprettholder vi grundige kalibreringsstandarder og gir detaljerte prosesskvalifiseringspakker med hvert system, noe som sikrer at kundene våre har dataene de trenger for å validere prosessene deres.

2. Hvorfor foretrekkes plasmarengjøring fremfor tradisjonelle våtrengjøringsmetoder?

Før den utbredte bruken av plasmarensing, stolte halvlederprodusenter først og fremst på våtkjemiske rengjøringsmetoder. Disse prosessene involverer nedsenking av wafere i en serie kjemiske bad - typisk aggressive blandinger av syrer og oksidasjonsmidler som "piranha" -løsning (svovelsyre og hydrogenperoksid) eller RCA clean (SC-1 og SC-2). Selv om det er effektivt for mange bruksområder, har våtrengjøring iboende begrensninger som blir stadig mer problematiske ettersom enhetens dimensjoner krymper. Etter hvert som industrien gikk fra mikron-skala til under 100nm, ble begrensningene for våtrengjøring kritiske, og plasmabaserte teknikker dukket opp som et overlegent alternativ.

Tenk på erfaringen fra et større halvlederemballasjeanlegg som slet med tap av utbytte i trådbindingsprosessen. Samlebåndet brukte et våtrengjøringstrinn for å klargjøre bindingsputene, men utbyttet holdt seg hardnakket under 95 %. Synderen var mikroforurensning: gjenværende rengjøringskjemikalier og fuktighet fanget under bindingsputens overflate, og forhindret pålitelig gulltrådfeste. Etter å ha evaluert prosessen, erstattet ingeniørteamet våtrengjøringstrinnet med en plasmabasert renseprosess. Utbyttet hoppet umiddelbart til 99,3 %, og pakkelinjen har opprettholdt denne ytelsen i over tre år. Dette er ikke en isolert historie; det gjenspeiler et grunnleggende skifte i bransjen.

Fordelene med plasmarens fremfor våtrengjøring er mange og betydelige:

1. Ingen kjemiske rester.Våtrengjøring er avhengig av kjemikalier som må skylles nøye bort. Ufullstendig skylling etterlater rester som kan forstyrre påfølgende prosesser, forårsake adhesjonsfeil og korrosjon. Plasmarengjøring er en tørr prosess som kun produserer flyktige biprodukter (gasser) som pumpes bort, og etterlater ingen rester.

2. Ingen mekanisk skade.Den fysiske omrøringen som kreves ved våtrengjøring kan føre til at ømfintlige strukturer kollapser eller løsner. Dette er spesielt kritisk for funksjoner med høye sideforhold i MEMS-enheter og for skjøre strukturer som bindeputene i avansert emballasje. Plasma-rensing unngår mekaniske krefter helt.

3. Isotropisk rengjøringsaksjon.Våtrengjøring er avhengig av flytende kjemikalier som må strømme inn og ut av overflateegenskaper. Overflatespenningen til væsker kan hindre dem i å nå bunnen av trange grøfter. De reaktive radikalene i plasma er gassformige, og lar dem trenge inn og rense alle utsatte overflater, uavhengig av egenskapsgeometri.

4. Lav prosesstemperatur.Våtrengjøring krever ofte forhøyede temperaturer for å oppnå de nødvendige reaksjonshastighetene, noe som kan belaste sensitive materialer og forårsake uoverensstemmelser mellom termisk ekspansjon. Plasmarengjøring kan utføres ved nesten omgivelsestemperaturer, og bevarer integriteten til materialene som rengjøres.

5. Ingen farlig avfall.De kjemiske biproduktene fra våtrengjøring må behandles og kastes som farlig avfall, noe som medfører betydelige miljøkostnader. Plasmarensing genererer bare gassformige biprodukter, som kan skrubbes ved hjelp av standard rensesystemer.

6. Konsekvente, repeterbare resultater.Kontrollen av plasmaparametere, som kraft, trykk og gassstrøm, er svært nøyaktig. En godt designetSemiconductor Plasma Cleanerproduserer identiske forhold for hver batch, og fjerner batch-til-batch-variasjonen som påvirker våtrengjøring.

7. Reduserte prosesstrinn.Våtrengjøring krever vanligvis flere prosesstrinn: nedsenking i rensebad, skylling og tørking. Plasmarengjøring er en enkelt-trinns operasjon. Dette reduserer utstyrets fotavtrykk, prosesstid og operatørhåndtering.

Bransjens overgang til plasmarensing er ikke bare en teknisk preferanse; det er et økonomisk og kvalitetskrav. Etter hvert som halvlederenheter fortsetter å krympe og emballasjeteknologi blir mer krevende, vil behovet for en tørr, restfri og skadefri rengjøringsmetode bare øke. Semiconductor Plasma Cleaner er den velprøvde, modne teknologien som oppfyller disse strenge kravene.

3. Hvilke forurensningstyper kan en halvlederplasmarens fjerne?

Et av de vanligste spørsmålene fra ingeniører som evaluerer enSemiconductor Plasma Cleanerer: hva kan dette utstyret faktisk fjerne? Svaret avhenger av typen plasma og den valgte prosessgassen. Plasmarengjøring kan adressere tre primære kategorier av forurensning, som hver krever en annen tilnærming og kjemi. Å forstå disse kategoriene er avgjørende for prosessutvikling og utstyrsvalg. Fabrikken vår har utviklet et omfattende utvalg av plasmarenseløsninger, med prosessoppskrifter optimalisert for spesifikke forurensningstyper.

Kategori 1: Organisk forurensning.Denne kategorien inkluderer fotoresistrester, fingeravtrykk, oljer, fett og andre hydrokarboner som introduseres under halvlederbehandling. Disse forurensningene er ofte til stede som tynne, usynlige filmer som kan forstyrre påfølgende avsetninger eller binding. Standardmetoden for organisk fjerning er oksygenplasma. De reaktive oksygenradikalene reagerer med karbonet og hydrogenet i det organiske materialet, og danner flyktig karbondioksid og vanndamp som evakueres. Plasmaet fungerer som en svært effektiv, ikke-destruktiv "forbrennings"-prosess ved lav temperatur. For spesielt gjenstridige organiske rester kan en blanding av oksygen med argon eller hydrogen brukes for å forsterke den kjemiske reaksjonen.

Kategori 2: Uorganisk forurensning.Denne kategorien inkluderer native oksider (silisiumdioksid, aluminiumoksid), metalloksider og andre uorganiske rester. Disse forurensningene fjernes vanligvis ved å bruke et reduserende plasma. En vanlig tilnærming er et hydrogen-argonplasma, hvor hydrogenradikalene reduserer metalloksidet tilbake til det rene metallet, og fjerner effektivt oksidlaget. Alternativt kan et fluorbasert plasma (ved bruk av CF4 eller SF6) brukes til å etse oksider, men dette må gjøres med forsiktighet da fluor er aggressivt og kan skade det underliggende materialet. Valget av gassblandingen og prosessparametrene må kalibreres nøye for å fjerne oksidet uten å endre overflaten til substratet. For oksider reduserer plasmaet oksidet til dets metalliske tilstand, fjerner laget og aktiverer overflaten for adhesjon.

Kategori 3: Partikkelforurensning.Denne kategorien inkluderer mikroskopiske støvpartikler, metallflak og andre partikler som legger seg på overflaten. Disse kan forårsake defekter i påfølgende prosesser og kan være kilder til elektrisk lekkasje. Partikkelfjerning oppnås gjennom fysisk sputtering ved bruk av et argonplasma. Argonionene treffer overflaten med nok energi til å løsne partiklene, som deretter blir ført bort av vakuumsystemet. Dette er en rent fysisk renseprosess og er effektiv til å fjerne partikler av ulike størrelser. Den må imidlertid påføres med passende energi for å unngå å skade overflaten eller enhetens funksjoner.

Følgende tabell gir en mer detaljert kartlegging av forurensningstyper til riktig plasmakjemi.

Fabrikken vår tilbyr en omfattende prosessutviklingstjeneste som hjelper kunder med å optimalisere plasmarenseoppskriftene for deres spesifikke forurensningsutfordringer. Vi vedlikeholder en database med etablerte prosesser for hundrevis av underlag og forurensninger, og vårt tekniske team kan designe tilpassede oppskrifter for unike bruksområder. Dette sikrer at din Semiconductor Plasma Cleaner leverer optimal ytelse for dine spesifikke produksjonskrav.

4. Hvordan forbedrer plasmarensing av halvlederemballasje?

Selv om rensing av halvlederplasma er avgjørende for fabrikasjon av wafer, er dens innvirkning på emballasjestadiet uten tvil enda mer dyp. Emballasje – prosessen med å koble halvlederformen til omverdenen og gi mekanisk og miljøbeskyttelse – involverer en rekke kritiske trinn: feste av dyse, trådbinding, innkapsling og blyforming. Hvert av disse trinnene krever rene, kjemisk aktive overflater for å sikre sterke, pålitelige tilkoblinger. Forurensninger på emballasjestadiet er en viktig kilde til avlingstap og feltfeil, og plasmarensing har vist seg å være den mest effektive metoden for å eliminere dem.

For å forstå effekten av plasmarensing på emballasjeutbyttet, bør du vurdere trådbindingsprosessen. Trådbinding er en moden teknologi, men det er fortsatt den dominerende metoden for å lage elektriske forbindelser mellom dysen og ledningsrammen. Prosessen bruker ultralydenergi, varme og trykk for å danne en sveis mellom en gull- eller kobbertråd og bindingsputen på dysen. For at en pålitelig binding skal dannes, må bindingsputens overflate være fri for organisk forurensning, oksider og partikler. Disse forurensningene fungerer som en barriere, og forhindrer den intime metall-til-metall-kontakten som kreves for en sterk sveis. Resultatet er en svak binding som kan svikte under påfølgende bearbeiding eller i løpet av produktets levetid.

I en typisk halvledermonteringslinje kan en batch av dyse ha bindingsputeoverflater forurenset med rester fra kuttesag, lagring eller håndtering. Den opprinnelige wire bond avkastningen kan være 95%, noe som betyr at 5% av obligasjonene er svake eller non-stick. Dette oversettes direkte til skrot: hver svak binding krever omarbeiding eller resulterer i en utrangert terning. Forestill deg nå effekten av et plasmarensetrinn, påført umiddelbart før trådbinding. Plasmaet fjerner de organiske restene, reduserer det naturlige oksidet og aktiverer bindingsputens overflate kjemisk, noe som gjør den svært mottakelig for binding. Utbyttet på den plasmarensede batchen øker til 99,5 %, noe som reduserer obligasjonssviktfrekvensen med 90 %. Dette er ikke et teoretisk regnestykke; det er et virkelighetsresultat oppnådd av en rekke pakkelinjer.

Andre emballasjeprosesser som drar betydelig nytte av plasmarens inkluderer:

• Die vedlegg:Ved dysefesting festes dysen til et substrat ved bruk av et polymert lim. Limbindingsstyrken avhenger kritisk av overflaterenheten til både dysens bakside og underlaget. Plasmarengjøring fjerner organiske rester og oksidrester, og sikrer en sterk, hullfri limfuge. Resultatet er en betydelig forbedring i formskjærstyrke og redusert forekomst av formdelaminering.
• Underfyll:Underfill er et materiale som påføres mellom dysen og underlaget for å beskytte loddestøtene mot mekanisk påkjenning. Effektiviteten til underfyllingen er avhengig av dens evne til å flyte fullstendig og jevnt mellom komponentene. Forurensning på overflatene kan hindre flyten, og skape tomrom som fungerer som spenningskonsentrasjoner. Plasmarengjøring forbedrer fuktingen av underfyllingsmaterialet, reduserer dannelsen av hulrom og øker pakkens pålitelighet.
• Støping:I støpeprosessen er dysen innkapslet i en polymerforbindelse. Adhesjonen mellom støpemassen og dyseoverflaten er kritisk for å forhindre inntrengning av fuktighet og forbedre pakkens mekaniske styrke. Plasmarengjøring aktiverer formoverflaten, fremmer sterk vedheft og eliminerer delaminering.
• Fjerning av loddestøt:For flip-chip og BGA (Ball Grid Array)-pakker brukes fluks for å hjelpe loddetinn med å danne bumpen. Etter støtdannelsen må flussrestene fjernes for å forhindre korrosjon og for å tillate nøyaktig inspeksjon. Plasmarengjøring er en effektiv og restfri metode for å fjerne flussrester og etterlate bumpoverflatene rene.

Effekten av plasmarensing på emballasjeutbytte kan kvantifiseres. Følgende tabell viser typiske forbedringer observert i pakkelinjer etter innføringen av et plasmarensetrinn i prosessstrømmen.

Våre Semiconductor Plasma Cleaner-systemer er designet med tanke på emballasjeapplikasjoner, og tilbyr funksjoner som justerbar elektrodeavstand, batchbehandlingsmuligheter og integrasjon med automatiserte håndteringssystemer. Vi forstår at i høyvolummiljøet med halvlederemballasje, er pålitelighet og repeterbarhet ikke omsettelige. Utstyret vårt leverer den konsekvente ytelsen som trengs for å maksimere utbytte og redusere avfall.

5. Hvordan velge riktig Semiconductor Plasma Cleaner for din applikasjon?

Velge passendeSemiconductor Plasma Cleanerfor en spesifikk applikasjon er en kritisk beslutning som krever en strukturert evaluering av tekniske krav og operasjonelle begrensninger. Valget innebærer å balansere faktorer som rengjøringseffektivitet, gjennomstrømning, kostnad og kompatibilitet med eksisterende prosesser. En Semiconductor Plasma Cleaner er en betydelig kapitalinvestering, og å velge feil system kan føre til suboptimal ytelse og bortkastede utgifter. Fabrikken vår har utviklet et strukturert utvalgsrammeverk for å hjelpe kundene med å navigere i denne prosessen og velge systemet som er optimalt tilpasset deres behov.

Trinn 1: Definer forurensningen som skal fjernes.Det første trinnet er å identifisere hvilken type forurensning som må fjernes. Er det organisk (fotoresist, olje), uorganisk (oksid) eller partikkelformig? Ulike forurensninger krever forskjellige plasmakjemier og prosessforhold. For eksempel er et oksygenplasma effektivt for organisk fjerning, mens et hydrogenplasma er nødvendig for oksidfjerning. Valget av Semiconductor Plasma Cleaner må støtte den nødvendige gasskjemien.

Trinn 2: Karakteriser substratet.Substratmaterialet og geometrien er kritiske valgfaktorer. Hva er materialet? Er det silisium, galliumarsenid eller en keramikk? Materialet kan være følsomt for visse plasmaforhold. For eksempel er noen materialer mottakelige for ionebombardementskader og krever et "mykt" plasma (nedstrøms plasmakonfigurasjon). Geometrien er også viktig: har underlaget skjøre strukturer som kan bli skadet av fysisk bombardement? Har den funksjoner med høyt aspektforhold som krever isotrop rengjøring? Svarene på disse spørsmålene vil bestemme nødvendig elektrodekonfigurasjon og effekttetthet.

Trinn 3: Vurder gjennomstrømningskrav.Hvor mange underlag må rengjøres i timen? Dette bestemmer den nødvendige kammerstørrelsen og batch- eller inline-konfigurasjonen. For høyvolumsproduksjon foretrekkes et større kammer som kan romme en batch av substrater. For forskning og utvikling er et mindre kammer med rask behandlingstid mer hensiktsmessig. Syklustiden til Semiconductor Plasma Cleaner (inkludert nedpumping, prosess og ventilering) må tilpasses den totale produksjonstakttiden.

Trinn 4: Evaluer renromsmiljøet.Halvlederproduksjonsmiljøet er svært kontrollert. Semiconductor Plasma Cleaner må være i samsvar med renromsspesifikasjoner, inkludert renhetsklasse, ventilasjon og elektromagnetisk kompatibilitet. Utstyrets fotavtrykk og tilgjengelig gulvplass må også vurderes.

Trinn 5: Vurder gassforsyning og reduksjon.Semiconductor Plasma Cleaner krever tilførsel av prosessgasser med høy renhet og en måte å redusere (trygg behandling) av eksosgassene. Gassforsyningssystemet må være i stand til å levere de nødvendige gassene med riktig strømningshastighet og renhet. Reduksjonssystemet må utformes for å håndtere de spesifikke biproduktene som genereres av plasmarenseprosessen (f.eks. flyktige organiske forbindelser, fluorforbindelser).

Trinn 6: Vurder automatisering og integrasjon.I et moderne produksjonsanlegg for halvledere er Semiconductor Plasma Cleaner sjelden et frittstående verktøy. Den er vanligvis integrert i en automatisert produksjonslinje. Systemet må være i stand til å kommunisere med fabrikkens automatiserings- og kontrollsystemer, typisk gjennom SECS/GEM-protokollen (SEMI Equipment Communications Standard/Generic Equipment Model).

Tabellen nedenfor oppsummerer de viktigste beslutningsfaktorene og spørsmålene som må besvares på hvert trinn i utvelgelsesprosessen.

Vår fabrikks tekniske team er tilgjengelig for å bistå med utvelgelsesprosessen, og gir detaljerte tekniske data, prosessdemonstrasjon og kostnad-nytte-analyse. Vi forstår at hver applikasjon er unik, og vi er forpliktet til å hjelpe våre kunder med å velge Semiconductor Plasma Cleaner som gir den mest effektive og effektive rengjøringsløsningen for deres spesifikke behov.

6. Ofte stilte spørsmål (FAQ)

Spørsmål 1: Vil plasmarensing skade overflaten på mine halvlederskiver eller enheter?

Svar: Når den brukes med de riktige prosessparametrene, er plasmarensing en skånsom, ikke-destruktiv prosess. Nøkkelfaktorene er RF-effektnivået, prosesstrykket og valg av prosessgass. Direkte plasma (kapasitivt koblede) systemer produserer et plasma med høyere ioneenergi, som kan brukes til aggressiv rengjøring eller overflateaktivering. For sensitive materialer kan et nedstrøms plasmasystem (hvor plasmaet genereres eksternt og de nøytrale radikalene transporteres til waferen) brukes for å unngå ionebombardementskader. Vi tilbyr en omfattende prosessutviklingstjeneste for å sikre at plasmarenseoppskriften din ikke skader underlaget.

Spørsmål 2: Hva er forskjellen mellom rensing av oksygenplasma og argonplasma?

Svar: Rensing av oksygenplasma er først og fremst avhengig av kjemiske reaksjoner. De reaktive oksygenradikalene oksiderer organiske forurensninger og gjør dem til flyktig karbondioksid og vanndamp. Argonplasmarensing er først og fremst en fysisk prosess: Argonionene bombarderer overflaten fysisk, fjerner partikler og sputterer fysisk bort tynne lag. Oksygenplasma er ideell for å fjerne organiske rester, mens argonplasma brukes til overflateaktivering og for å fjerne partikler som ikke er kjemisk bundet. Mange plasmarenseprosesser bruker en blanding av oksygen og argon for å kombinere den kjemiske og fysiske rengjøringshandlingen.

Spørsmål 3: Hva er den typiske prosesssyklustiden for en halvleder plasmarenser?

Svar: Syklustiden for en typisk plasmarenseprosess er mellom 5 og 20 minutter. Dette inkluderer nedpumpingstiden (for å oppnå vakuum), prosesstiden (plasmarensetrinnet) og ventilasjonstiden (for å returnere kammeret til atmosfærisk trykk). Den faktiske syklustiden avhenger av kammervolumet, vakuumpumpehastigheten og den nødvendige rengjøringstiden. Vår fabrikks Semiconductor Plasma Cleaner-systemer er designet for rask nedpumping og effektiv prosessering, med typiske syklustider på 8-12 minutter for standard batchapplikasjoner.

Spørsmål 4: Kan en plasmarenser for halvledere brukes til å rengjøre sammensatte enheter og pakker?

Svar: Ja, plasmarengjøring er mye brukt til rengjøring av sammensatte enheter og pakker. Dette utføres ofte før støping eller innkapsling for å fjerne forurensninger og forbedre vedheft. Plasmabehandlingen kan effektivt rense overflatene til hele enheten, inkludert formen, wire bonds og blyrammer, uten å forårsake skade på de delikate komponentene. Det må utvises forsiktighet for å velge de riktige prosessparametrene for å unngå innvirkning på ytelsen til den sammensatte enheten.

Spørsmål 5: Hvorfor er 13,56 MHz den vanligste RF-frekvensen for plasmarensing?

Svar: Frekvensen på 13,56 MHz er et internasjonalt anerkjent industrielt, vitenskapelig og medisinsk (ISM) frekvensbånd. Dette betyr at utstyr som opererer på denne frekvensen ikke er lisensiert og vil ikke forstyrre radiokommunikasjon. Denne tildelingen gjør 13,56 MHz til en praktisk standard for plasmabehandlingsutstyr. Andre ISM-frekvenser, som 2,45 GHz (mikrobølge), brukes også til spesialiserte plasmaapplikasjoner, men 13,56 MHz er den mest brukte standarden.

7. Om Shenzhen CKD Technology Co., Ltd.

Shenzhen CKD Technology Co., Ltd.,grunnlagt i 2010 og med hovedkontor i hjertet av Kinas teknologiske innovasjonssenter, er en ledende leverandør av avansert presisjonsdispensering og halvlederemballasjeutstyr, inkludert avansert halvlederinspeksjonsutstyr. Med et omfattende lager som spenner over flere merker og modeller, og et stort lager av alle typer tilbehør, sikrer vi stabil, pålitelig og kontinuerlig produksjon for våre kunder. Vårt team av profesjonelle ingeniører leverer nøkkelferdige løsninger, og vår lokaliserte støtte i Singapore, Malaysia, Vietnam og Thailand garanterer at du alltid har teknisk og kvalitetssikring for din produksjon. Veiledet av kjerneverdiene "presisjon, stabilitet og effektivitet", har CKD levert intelligente produksjonsoppgraderinger til hundrevis av selskaper over hele verden, og vunnet bred anerkjennelse og et solid rykte i bransjen.

8. Konklusjon

DeSemiconductor Plasma Cleanerer en kritisk komponent i moderne halvlederproduksjon og -emballasje. Ved å utnytte de unike egenskapene til plasma – materiens fjerde tilstand – gir den en tørr, restfri og skadefri metode for å fjerne organisk forurensning, redusere native oksider og rense overflater. Teknologien er bygget på et grunnlag av presis konstruksjon: Vakuumkammeret, RF-strømforsyningen, gassleveringssystemet og kontrollelektronikken jobber alt sammen for å skape et kontrollert plasmamiljø. Som vi har utforsket, definerer de viktigste tekniske spesifikasjonene – grunntrykk, RF-kraft, gassstrømkontroll – direkte ytelsen og rengjøringsevnen til systemet. Semiconductor Plasma Cleaner er ikke bare et utstyr; det er den essensielle muliggjøreren for høyytende halvlederproduksjon, MEMS-fabrikasjon og avansert emballasje, og gir overflaterenheten som er forutsetningen for hvert påfølgende prosesstrinn.

Vi inviterer deg til å lære mer om hvordan CKD kan støtte dine krav til halvlederproduksjon. Vårt team av erfarne ingeniører er klare til å diskutere dine spesifikke behov og for å demonstrere hvordan vårt halvlederinspeksjonsutstyr kan integreres sømløst i produksjonslinjen din. Kontakt oss for en gratis konsultasjon eller for å avtale en demonstrasjon på vårt anlegg. Kontakt Shenzhen CKD Technology Co., Ltd. i dagfor å oppdage vårt omfattende utvalg av produksjons- og inspeksjonsløsninger for halvledere.
