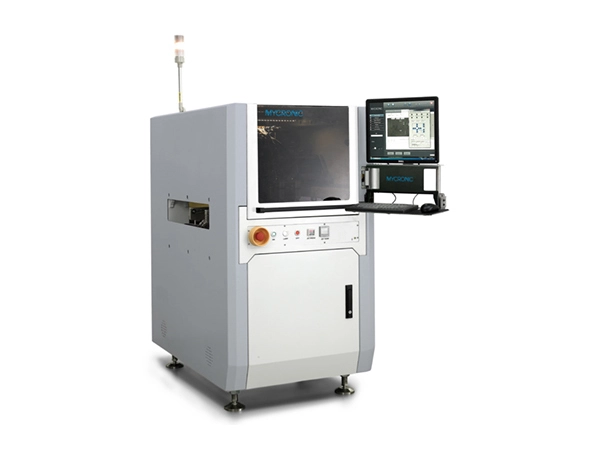

MYJ10X loddepasta jet-utskriftssystemet rommer ikke-plane PCB (med høydeforskjeller på mindre enn 0,4 mm) og tilbyr kontrollerbar loddepastatykkelse, slik at brukere kan spesifisere forskjellige tykkelser på forskjellige steder. Den støtter utskrift direkte på komponenter – noe som gjør den egnet for 3D/stablede monteringsprosesser – og gir høy effektivitet ved å eliminere behovet for sjablonger.
- Ingen sjablong kreves; spesielt egnet for applikasjoner som krever spesifikke loddeforbindelsesformer
- Rask programmering og verifisering for ulike produkter
- Kan håndtere betydelige variasjoner i loddevolum mellom tilstøtende puter på samme produkt
- Støtter enkelt PoP (Package-on-Package) loddedispenseringsapplikasjoner
- Ingen rengjøring nødvendig; ekstremt enkelt vedlikehold
- Spesielt egnet for produkter med høy integrasjonstetthet
- Fleksibel dispensering egnet for produkter med ujevne overflater (varierende høyder); presis kontroll av loddevolumet
| Grunnleggende parametere | MYJ10X In-line Loddepasta Jetting Platform |
| Dimensjoner | 770 x 1200 x 1400 mm (B x D x H) |
| Maskinvekt | 650 kg (standard konfigurasjon) |
| Utleveringsområde | B x D = 350 mm x 475 mm (Standardkonfigurasjon) |
| Maks. PCB-størrelse (enfeltsmodus) | B x D = 350 mm x 475 mm |
| Maks. PCB-størrelse (dobbeltfeltsmodus) | B x D = 350 mm x 210 mm (dobbeltspor samtidig) |
| Transportbånd | Høyde 890–965 mm; standard SMEMA kommunikasjon; alternativ med to spor tilgjengelig |
| Transportbåndets lastekapasitet (inkl. armatur) | 3 kg (tilpasning kreves for tyngre last) |
| Justeringsområde for transportbåndbredde | Enkeltspor: 50–475 mm; dobbeltspor samtidig: 50–210 mm |
| PCB tykkelse | 0,5 mm < T < 6 mm; tilpasning kreves for andre tykkelser |
| Posisjoneringsnøyaktighet | ±30μm @ 3σ (X, Y) |
| Repeterbarhet | ±15μm @ 3σ (X, Y) |
| Maks. fart | 1000 mm/s (X, Y) |
| Maks. akselerasjon | 1 g (X, Y) |
|
|
|
| Grunnleggende parametere | Loddepasta stråleventil |
| Ventilkonfigurasjon AP (liten) | 215–260 μm; 2,1–3,2nl; 200Hz |
| Ventilkonfigurasjon AG (medium) | 330–520 μm; 5–20 nl; 160–300 Hz |
| Materialtilførselslufttrykk | 15,9 psi |
| Sprøytehøyde | 0,6±0,1 mm |
