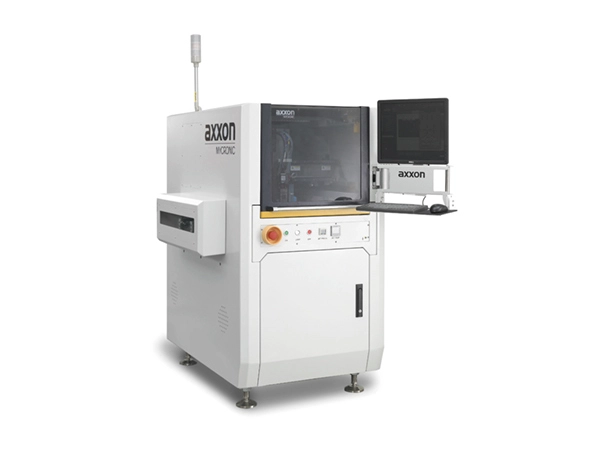

Au-serien med in-line, helautomatiske, høyhastighets dispenseringssystemer håndterer et bredt spekter av dispenseringsapplikasjoner.
En integrert rammedesign sikrer strukturell stabilitet, noe som resulterer i lengre systemoppetid, redusert nedetid og høyere effektivitet. Bruken av internasjonale toppkomponenter minimerer feilfrekvensen og reduserer driftskostnadene betydelig. Med færre slitasjeutsatte deler spares innkjøpskostnader. High-end lineære motorer sammen med mikron-oppløsning lineære skalaer for lukket sløyfekontroll sikrer overlegen presisjon og pålitelighet.
Au-serien rommer produkter med ulike substratstørrelser. Den tilbyr fleksibel konfigurasjon av funksjonelle moduler, for eksempel doble spor, doble ventiler, vippemuligheter og tre-trinns bunnvarme. Den allsidige plattformen støtter ulike dispenseringsprosesser og limtyper, noe som muliggjør raske produktbytte. Den støtter også fleksibel konfigurasjon av ulike dispenseringsventiler, inkludert stråleventiler og skrueventiler.
Reduserer manuell intervensjon og øker utstyrsutnyttelsesgraden. Nøyaktig selvklebende volumkontroll og nøyaktige synsalgoritmer forbedrer dispenseringsutbyttet. Lineære motordrev muliggjør raskere bevegelse, og minimerer ikke-produktiv reisetid.
Eliminerer behovet for Z-aksebevegelse. Pneumatiske strålehastigheter når opptil 250 punkter/s—3 til 7 ganger raskere enn tradisjonell dispensering — mens piezoelektriske strålehastigheter kan nå opptil 500 punkter/s. Kan dispensere volumer så lave som 3 nL med konsistens som er uoppnåelig med tradisjonelle metoder. Berøringsfri drift forhindrer nålekollisjoner med arbeidsstykket, og evnen til å dispensere små volumer gjør den egnet for kompakte rom.
| Grunnleggende parametere | Au99S (Inline dispenseringssystem for halvlederindustrien) |
| Strømkrav | AC230V 8A 50/60Hz; Maskin: 1,8kW; Bunnvarme: 1,8kW |
| Krav til lufttrykk | 90 psi (6 bar) |
| Dimensjoner | 1050 x 1300 x 1450 mm (B x D x H) |
| Vekt | 1370 kg |
| Sertifiseringsstandarder | CE |
| XYZ-akseposisjoneringsnøyaktighet | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| XYZ-akse repeterbarhet | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| Maksimal hastighet | 1500 mm/s (XY) |
| Akselerasjon | 1,5 g |
| Drive System | Lineærmotor (XY) / Servomotor (Z) |
| Transportbåndets lastekapasitet | 3 kg |
| Justeringsområde for transportbåndbredde | 35–480 mm |
| PCB tykkelse | 0–6 mm |
| Kommunikasjonsprotokoll | SMEMA |
| Minimum kantklaring | 5,5 mm |
| Z-aksevandring | 40 mm |
| Maks. dispenseringsområde (enkelt/dobbelt felt) | 350×480 mm / 350×215 mm (B×D) |
| Høypresisjon vippeområde (enkelt/dobbelt felt) | 245×425 mm / 245×180 mm (B×D) |
