• Høypresisjon integrert sveiset ramme sikrer langsiktig stabilitet i bevegelsenøyaktighet
• Bruker importerte presisjonskuleskruer for å garantere høy bevegelsesnøyaktighet og stillegående drift
• Har servomotor lukket sløyfekontroll; minimumsoppløsning på 0,002 mm, maksimal hastighet på opptil 1000 mm/s og repeterbarhet på ±0,025 mm
• Utstyrt med rustfrie stålkjeder med 3 mm/5 mm forlengede pinner; lastekapasitet opp til 10 kg
• Beskyttende design for beltekjeder forhindrer forurensning av lim
• Valgfrie spor med ett eller to segmenter for å møte ulike krav til syklustid (CT).
• Sporprofiler har hardanodisert finish for overlegen holdbarhet
• Brukervennlig grensesnitt; enkel å betjene og lett å lære
• Støtter bytte av kinesisk/engelsk for å møte ulike språkbehov
• Funksjonsrik; støtter overvåking med lukket sløyfe av ulike prosessparametere
• Støtter online og offline programmering for å passe ulike operasjonelle behov på stedet
• Kan utvides til å inkludere MES produksjonssporbarhetssystemer
• Støtter CCD-basert referansemerkeposisjonering for å sikre beleggnøyaktighet og produksjonsstabilitet
• Programvarebasert automatisk synskompensasjon eliminerer effektivt posisjonsfeil forårsaket av brettfeil
• Støtter CCD-programmering, noe som reduserer tids- og arbeidskostnadene forbundet med manuell undervisning betydelig.

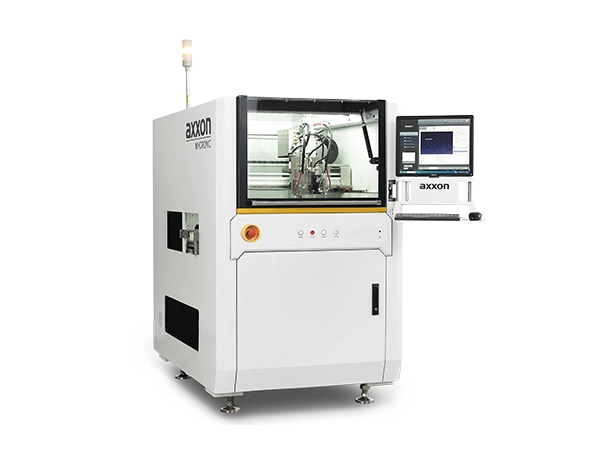

| Grunnleggende parametere | AC-600D |
| Strømforsyning | 220V 50/60Hz 2,5KW |
| Lufttrykk | 80psi (5,5 bar) |
| Dimensjoner | 1290*1480*1720 mm (B*D*H) |
| Vekt | 900 kg |
| Eksoskrav | Diameter 200mm; Luftmengde >13m³/min |
| Kommunikasjonsprotokoll | SMEMA |
| Utleveringsområde | L650 x B450 mm (enkeltventil) |
| L560 x B450 mm (V-5000 + V-420) | |
| L560 x B380 mm (V-5000 Tilt + V-420) | |
| Sertifiseringsstandarder | CE/UL |
| Drive System | Servomotor + kuleskrue |
| X-akse reise | 760 mm |
| Y-akse reise | 640 mm |
| Reise med Z-aksen | 100 mm |
| X/Y-akse hastighet | 1000 mm/s |
| X/Y-akseakselerasjon | 0,8 g |
| Z-akse hastighet | 300 mm/s |
| Z-akse akselerasjon | 0,3 g |
| X/Y/Z-akse Repeterbarhet | ± 25μm @ 3σ |
| Kontrollmetode | Industriell PC + bevegelseskontrollkort |
| Høyde på transportbånd | 870–950 mm |
| Transportbåndhastighet | 400 mm/s |
| Metode for breddejustering | Automatisk breddejustering |
| Breddeområde | 40–500 mm |
| Minimum bordkantbredde | 3 mm |
| Lengde på skinneproduktets kapasitet | 1200 mm (enkeltseksjon) / 450 mm (todelt) |
| Skinnelastkapasitet | 10 kg |
| Brettklaringshøyde | Topp: 100 mm / Bunn: 100 mm |
