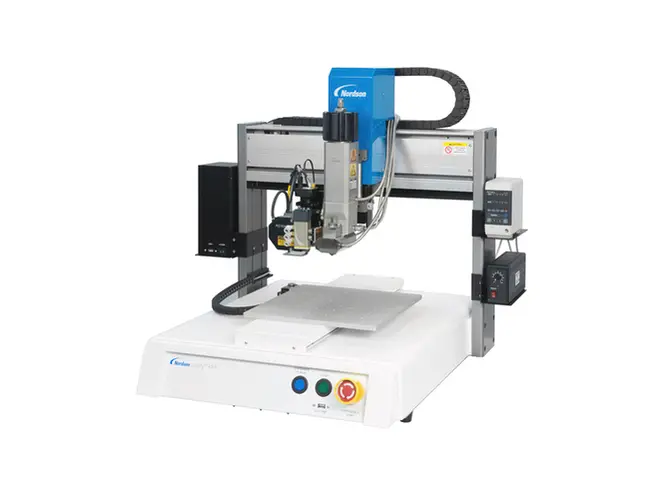

Profesjonell UNITY Motion™-programvare og integrerte synsfunksjoner gjør Unity 4-aksesystemet enkelt å sette opp og programmere. Samtidig X- og Y-bevegelse under rotasjon av U-aksen gir nøyaktige programmeringspunkter for dispensering i alle vinkler langs 360°-rotasjonsplanet.
| Modell | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Antall økser | 4 akser | 4 akser |
| Maksimalt arbeidsområde (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 tommer) | 350/400/100 mm ±1080° (13,8/15,7/3,9 tommer) |
| Nyttelast for arbeidsstykke (Y/U) | 7/2 kg (15,4/4,4 lb) | 22/2 kg (48,5/4,4 lb) |
| Verktøy nyttelast | 8 kg (17,6 lb) | 8 kg (17,6 lb) |
| Maksimal hastighet (XY/Z) | 800/320 mm/s (31,4/12,6 tommer/s) | 500/250 mm/s (19,7/9,8 tommer/s) |
| Maks. hastighet (U) | 1080°/s | 1080°/s |
| Enhetsvekt | 61 kg (134,5 lb) | 70 kg (154,3 lb) |
| Dimensjoner (B x D x H) | 820x672x867,5 mm (32,2x26,5x34,2 tommer) | 820x672x867,5 mm (32,2x26,5x34,2 tommer) |
| Drivsystem | 3-fase mikrotrinnmotor | Trinnmotor med lukket sløyfe og driverpakke med absolutt sensor |
| Drivsystem (U) | 5-fase mikrotrinnmotor | 5-fase mikrotrinnmotor |
| Minnekapasitet | PC-lagring | PC-lagring |
| Datalagring | PC-lagring | PC-lagring |
| Generell I/O | 8 innganger/8 utganger (16/6 valgfritt) | 8 innganger/8 utganger (16/6 valgfritt) |
| Kjøremetode | PTP og CP | PTP og CP |
| Strømforsyning | Automatisk veksling, AC 100–240 V, 380 W | Automatisk veksling, AC 100–240 V, 380 W |
| Interpolering | 4 akser (3D-rom) | 4 akser (3D-rom) |
| Repeterbarhet | ±0,02 mm (0,0008 tommer) | ±0,01 mm (0,0004 tommer) |
| Driftstemperatur | 10–40 °C (50–104 °F) | 10–40 °C (50–104 °F) |
| Motorsystem med lukket sløyfe | Ikke tilgjengelig | Inkludert |
| Tips Deteksjonssystem | Valgfri | Inkludert |
| Høypresisjonssyn | Inkludert | Inkludert |
| Laser høydedeteksjon | Ikke tilgjengelig | Valgfri |
