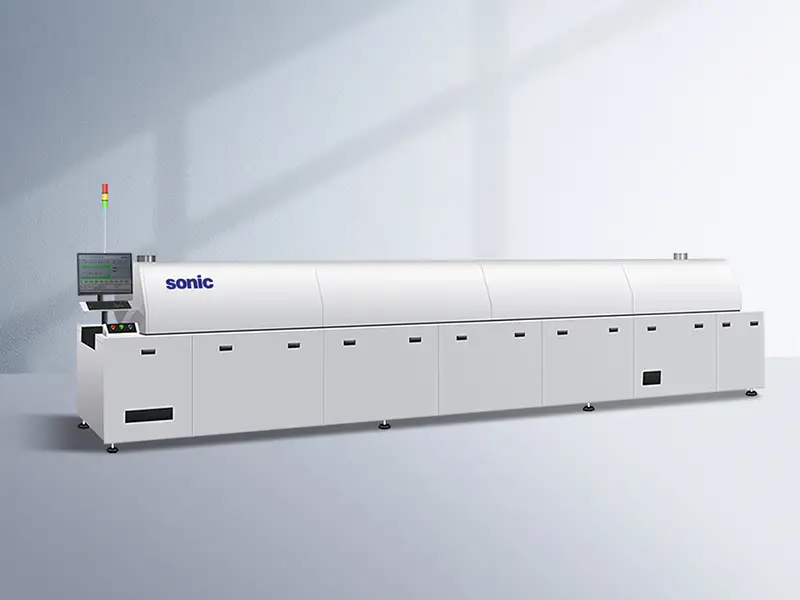

K-Series Vakuum Reflow Lodding Utstyr

CKD Technology har ikke bare helt nye maskiner på lager, tilgjengelig umiddelbart.

Vi har også detaljert utleievirksomhet, klar til å betjene dine spesifikke produksjonsbehov samtidig som du reduserer den opprinnelige investeringen din betydelig. Kontakt oss for mer informasjon.

CKD har et team av profesjonelle ingeniører, klare til å levere nøkkelferdige tjenester.

For handel med brukte maskiner, vennligst kontakt oss via Whatspp eller e-post.

------------------------------------------------------------------------------------

Dette utstyret integrerer høyt volum, stabil varmluft-reflow-lodding med vakuumloddefunksjoner, og gir kundene en automatisert, in-line-løsning som gir høy gjennomstrømning og ytelse med lav tømning (totalt tomromsareal på mindre enn 5%). Vakuummodulen er installert i reflow-ovnen, noe som muliggjør presis kontroll av vakuumevakueringshastigheten samtidig som standard reflow-temperaturprofiler kopieres for å muliggjøre in-line lodding.

● Varmeteknologi

Bruker proprietær høy-statisk trykk varmluftsirkulasjonsoppvarmingsteknologi for å møte loddekravene for både store komponenter (som keramiske BGAer) og små komponenter med høy tetthet på PCBA-produkter; det effektive varmelengdeforholdet per sone i SONIC reflow-systemet overstiger 84 %.

● Annulleringsfrekvens

Tømningshastigheten er mindre enn 5 %, noe som forbedrer elektrisk ledningsevne og termisk spredningsytelse samtidig som produktets levetid forlenges.

● Tre-trinns Intelligent Board Transport System

Varmesone — Vakuumkammer — Kjølesone

● Brukervennlig kontrollgrensesnitt

Utstyrt med en internasjonal merkevare-PC og dedikert programvare som kjører på et Windows-grensesnitt; Grensesnittet er intuitivt, noe som gjør produksjonsparametere klare med et øyeblikk.

● Lave vedlikeholdskostnader

Modulær design gir enkel montering/demontering og praktisk inspeksjon; krever minimalt med vedlikehold.

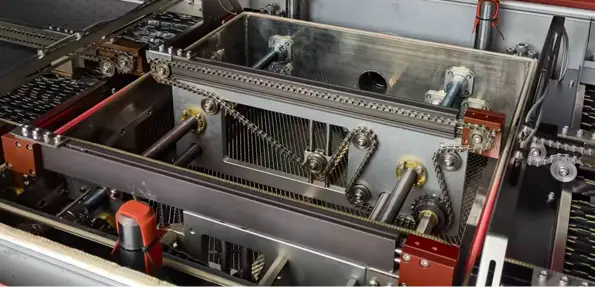

Avansert vakuumkammerdesign

Avansert vakuumkammerdesign sikrer utmerket tetningsytelse og utstyrets levetid; proprietær aktiv oppvarming via middels bølge infrarøde glasskeramiske plater garanterer loddeprosessens pålitelighet.

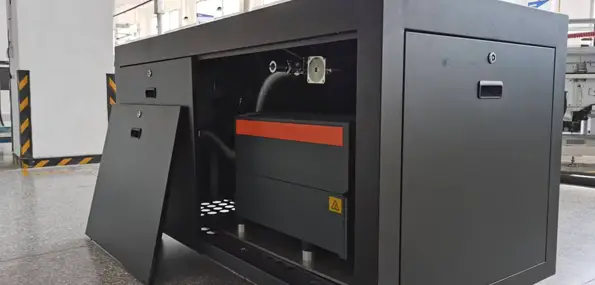

Uavhengig vakuumpumpedesign

Uavhengig vakuumpumpedesign minimerer vibrasjonspåvirkning på vakuumkammeret: sikrer en pålitelig og stabil vakuumprosess, støtter flertrinns (trinnvis) evakuering, og har en ekstern konfigurasjon for raskt og praktisk vedlikehold.

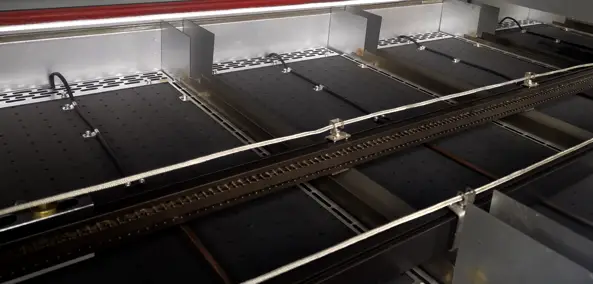

Utmerket temperaturuniformitet; oppfyller blyfrie prosesskrav som involverer betydelige variasjoner i termisk masse

Bruker en nyskapende luftstrøm-rettingsplate for å forbedre temperaturens jevnhet, minimere temperaturfordelingsavvik og redusere både termisk og elektrisk energiforbruk.

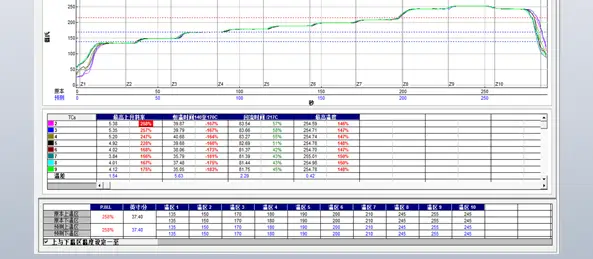

Høypresisjon temperaturkontroll innenfor ±1°C

Opprettholder temperaturen på luftstrømmen som varmer opp PCB-overflaten innenfor ±1°C over alle varmesoner.

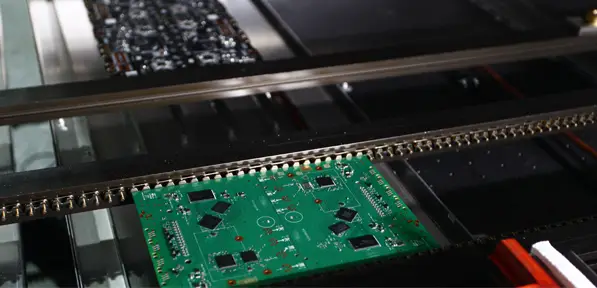

Dobbeltskinnesystem med synkronisert bevegelse

Plasser ulike brettstørrelser og øker produksjonskapasiteten.

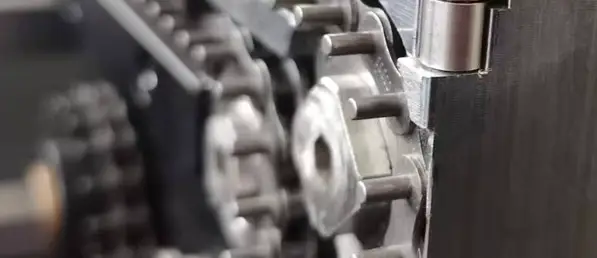

Transportørsystem

Benytter et innovativt rullekjede kombinert med et aktivt mikrosmøringssystem for å eliminere glidefriksjon mellom kjede og styreskinne. Dette reduserer strekkspenningen på monteringen – forhindrer skinnedeformasjon – samtidig som kjedet og skinnen smøres aktivt for å møte sanntids smørebehov, og dermed sikre stabiliteten og levetiden til transportsystemet.

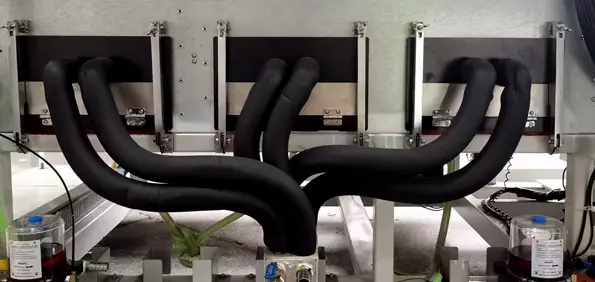

Kjølesystem som støtter non-stop vedlikehold

Modulær design gir rask demontering og enkelt vedlikehold, noe som muliggjør service uten å stoppe produksjonen.

● Fordamper har en ny avtakbar filterskjermdesign med et utvidet vedlikeholdsintervall.

● Fordamperfiltersilen kan raskt fjernes, noe som letter vedlikeholdet uten å stoppe produksjonen.

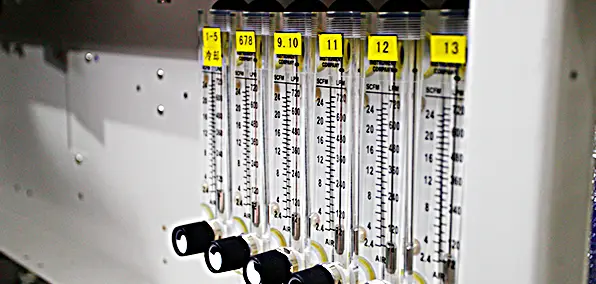

Nitrogensystem

Oppnår 500 ppm i alle soner (standard); 100 ppm-kapasitet tilgjengelig (valgfritt).
